Komplette Füllstationen dienen der schnellen und rationellen Befüllung von Atemluftzylindern. Die Hauptkomponenten einer Füllstation sind die Kompressoranlage, das Speichersystem, die Zuschaltautomatik, der Umschalthahn und die Füllleiste.

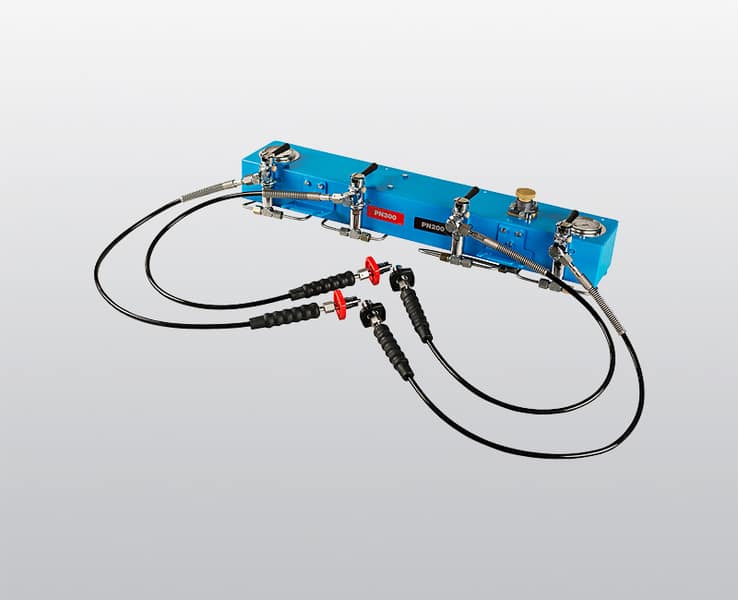

Die externe BAUER Füllleiste ist als separate Füllleiste für die Wandmontage vorgesehen und eignet sich, mit Fernsteuerung ausgerüstet, ideal für die Installation in einem anderen Raum.
Die Füllarmaturen werden aus besonders druckfestem Messing gefertigt und sind somit außerordentlich widerstandsfähig gegenüber weltweit unterschiedlichsten Klimabedingungen.
Die Füllschläuche übertreffen die hohen Sicherheitsanforderungen, die beim Befüllen von Atemluftflaschen gelten, und sind an den Schlauchenden drehbar gelagert.
Sie ermöglichen Ihnen als Betreiber der Füllstation jederzeit optimale und sichere Bedingungen zur einfachen Befüllung von Atemluftflaschen.
Das Kipphebelfüllventil ist mit einem Schalldämpfer ausgestattet. Für einen effektiven Lärmschutz während des Füllvorgangs.
Rückschlagsicherungen in den Füllventilen sorgen dafür, dass auch bei versehentlicher Öffnung des Füllventils hohe Personen- und Betriebssicherheit gegeben ist.
Die Anzahl der Füllventile auf einer Füllleiste kann 1, 2, 4, 6 oder 10 Füllventile betragen.
Sie sollte – der Luftlieferleistung des versorgenden Kompressors entsprechend – festgelegt werden.
Die Luftlieferleistung bestimmt die Füllzeit der Atemluftzylinder. Jeder Druckbereich ist mit einem Sicherheitsventil abgesichert.
Die Füllleiste mit Druckminderer ermöglicht die gleichzeitige Befüllung der Atemluftzylinder mit unterschiedlichem Druck. Bei der Füllleiste mit Umschalthahn steht hingegen nur ein Druckbereich für die Flaschenbefüllung zur Verfügung.
Externe BAUER Füllleisten sind als optional lieferbares Zubehör für alle BAUER Atemluft-Kompressoranlagen verwendbar. Sonderausführungen der Füllleisten sind möglich.
In die externen BAUER Füllleisten können ebenso Remote-Bedienfelder für die Fernein- und Fernausschaltung und die Überwachung der Kompressoranlage integriert werden, z. B.:
- eine Störungswarnleuchte, die technische Störungen anzeigt und die Kompressoranlage automatisch abschaltet.
- eine Betriebsmeldeleuchte für den Status des aktuellen Kompressor-Betriebszustandes
- eine Warnleuchte, die die Sättigung der Filterpatrone und somit den notwendigen Filterpatronenwechsel anzeigt (nur für Kompressoren, die mit der Filterüberwachung B-SECURUS ausgestattet sind).
| Füllanschlüsse | Abmessungen (L × B × H) mm |
|---|---|
| 1 Füllanschluss | 135 × 196 × 140 |
| 2 Füllanschlüsse | 446 × 269 × 160 |
| 4 Füllanschlüsse | 1140 × 138 × 183 |
| 6 Füllanschlüsse | 1200 × 138 × 183 |
| 10 Füllanschlüsse | 1120 × 352 × 370 |
Füllleiste in den Ausführungen:
- Mit Schlauchanschluss
- Mit Direktfüllanschluss (Direkt-Flaschenanschluss)
- Für einen Druckbereich – PN 200 oder PN 300 bar – oder für zwei Druckbereiche
- Mit 1, 2, 4, 6 oder 10 Füllanschlüssen
- Mit Rückschlagsicherung im Füllventil (bei Schlauchanschluss)
- Mit Hochdruckprüfung aller Komponenten
- Mit CE-Zeichen
Folgende Ausführungen sind optional möglich:
- Mit Durchflussbegrenzung, z. B. auf 30 bar/min
- Armaturentafel in Edelstahl
- Für Umgebungstemperaturen bis -40 °C
- Mit anderen oder mehreren Druckbereichen
- In Sonderfarben, z. B. RAL 9010
- Sicherheitsfüllanschlüsse mit Rückschlagventil
- Füllventile mit Rückschlagventil
- Winkelfüllventile mit 90°-Anschluss
