"Die neue Sicherheit beim Füllen"
- Bis zu 10 Flaschen gleichzeitig befüllbar
- Bis 410 bar Betriebsdruck
- Explosionssichere Füllzelle
- Einfache Bedienung
- Kompaktes Design
B-SAFE 300 – Kompromisslose Sicherheit von Personen und Füllraum beim Füllen von Druckzylindern
Nach Füllunfällen aufgrund berstender Flaschen ist Explosionsschutz in zahlreichen Ländern bereits Vorschrift oder Standard. B-SAFE ersetzt kostspielige Schutzmaßnahmen für Füllräume und sorgt somit für ein hohes Maß an Rechtssicherheit des Betreibers.

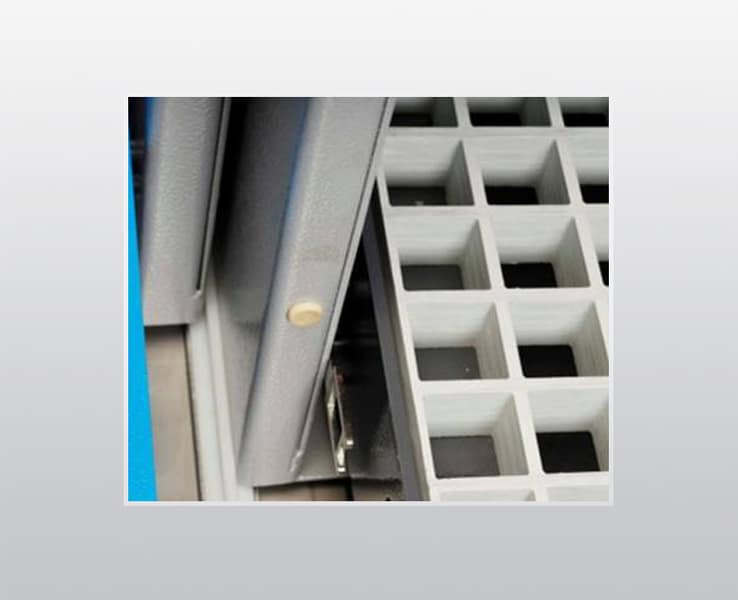

Sicherheitszelle
- Schutz vor berstenden Flaschen oder abreißenden Füllschlauchverbindungen durch extrem robuste Sicherheitszelle aus Stahl.
- Transportabel für den mobilen Einsatz, auch zum Einsatz in Fahrzeugen.
- Kontrollierter Luftaustritt zur Gehäuseseite im Falle einer Flaschenexplosion. Zum Schutz des Bedienpersonals.
- Einfache Verlastung, selbst unter beengten Platzverhältnissen. Dank Transportaussparungen für Hubwagen an sämtlichen Gehäuseseiten.

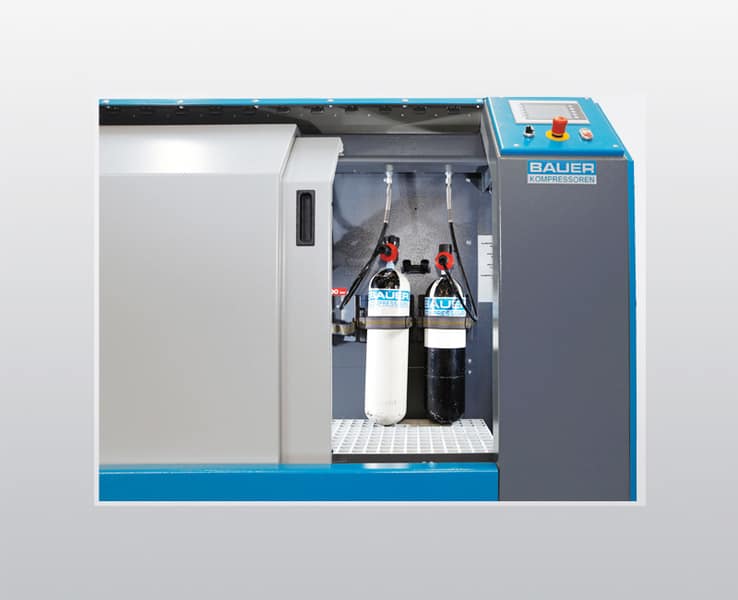

Sicherheitstüren
- Automatische Verriegelung der explosionssicheren Türen während des Füllvorgangs verhindert wirksam Fehlbedienungen.
- Einfaches und zeitsparendes Öffnen.

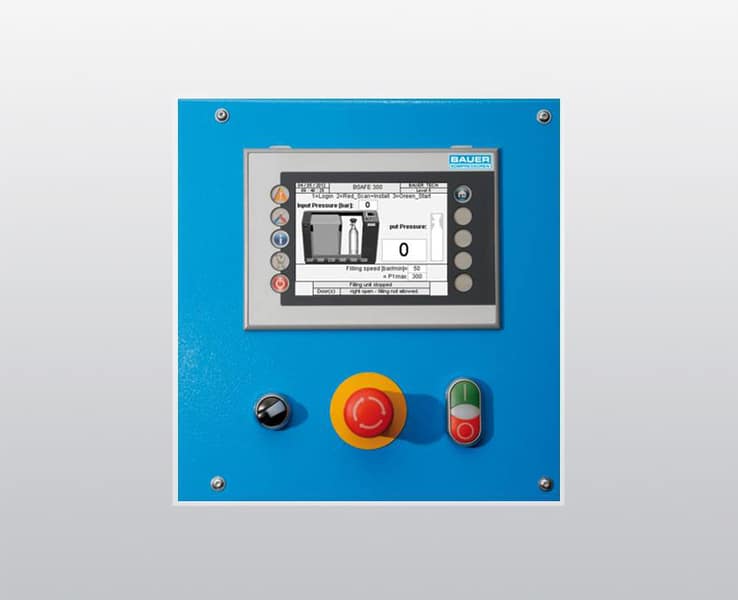

Füllsteuerung
- Komfortable Navigation und Eingabe aller Parameter im Steuerungsmenü über gut ablesbaren Touchscreen.
- Permanente Information des Benutzers via Display über alle wichtigen Parameter während des gesamten Füllvorgangs.

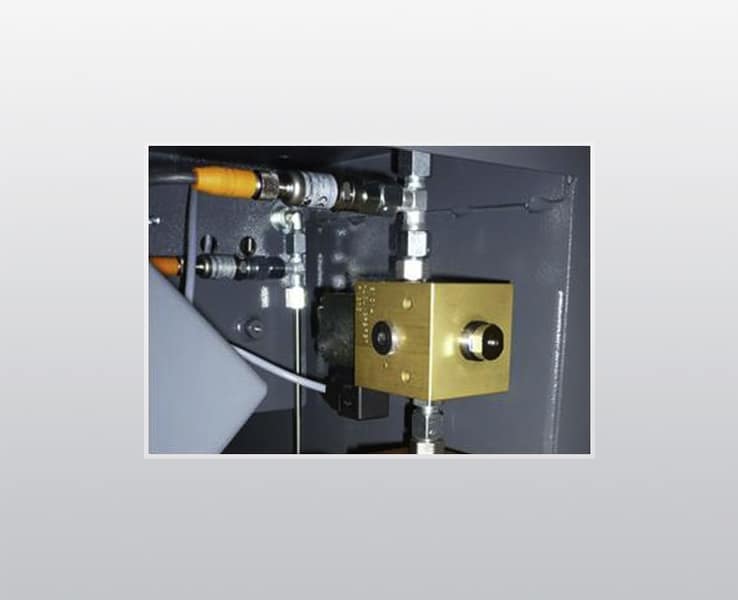

Proportionalventil *
- Einstellbare mittlere Füllgeschwindigkeiten zwischen 20 und 50 bar/min für sicheres Befüllen, insbesondere von Compositeflaschen.
- Zeitaufwendiges Nachdrücken der Druckzylinder entfällt infolge der definierten Befüllung.
* Optional

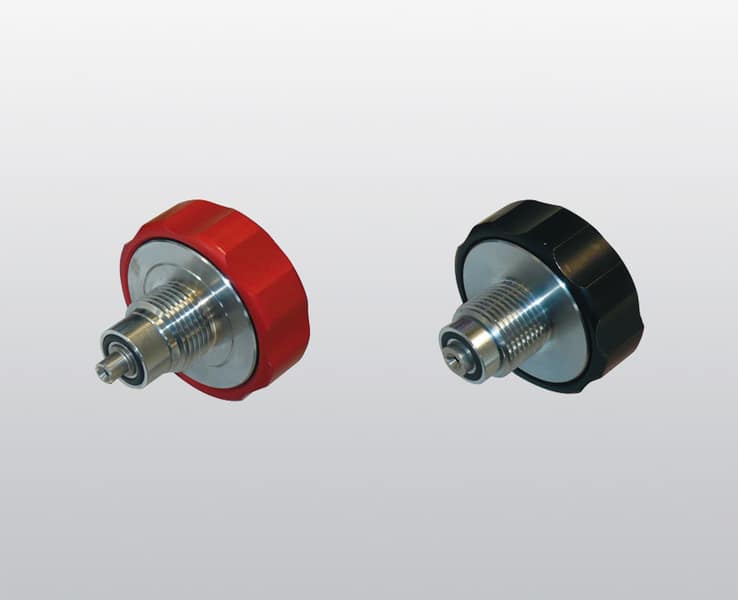

Fülleinrichtungen
- Befüllung wahlweise über integrierte Füllleiste oder Schläuche.
- Bereits beim Betreiber vorhandene BAUER-Füllleisten integrierbar (siehe Empfehlungsliste).
- Befüllung von maximal 10 Druckzylindern gleichzeitig möglich ¹.
- Füllleisten in ergonomischer Höhe angebracht. Nach Beendigung des Füllvorgangs vollständige automatische Druckentlastung ².
¹ Bei Verwendung von Schlauchanschlüssen (Flaschendurchmesser max. ø 18 cm / Höhe max. 60 cm)
² Über Schlauchanschluss
| Medium: | Atemluft | Anzahl der Füllposten: | maximal 10 |
|---|---|---|---|
| Maximaler Betriebsdruck: | 410 bar | Betriebstemperatur: | +5 – +45° C |
| Fülldrücke (bis zu 2): | 225/330 bar | Abmessungen (L × B × H): | 175 cm × 60 cm × 135 cm |
| Variabler Druckanstieg: | 20 – 50 bar/min | Abmessungen Füllraum: | 130 cm × 40 cm × 70 cm |
| Gewicht: | ca. 450 kg |
Lieferumfang für B-SAFE 300 mit Füllschläuchen
B-SAFE 300, bestehend aus Sicherheitszelle, mit explosionssicheren Türen, einschließlich automatischer Verriegelung zur Verhinderung von Fehlbedienungen. Aufgebaut auf solidem Grundrahmen. In der Sicherheitszelle enthalten:
- Vorrichtung zur Aufnahme von 6 Druckzylindern (optional bis zu 10 Anschlüsse möglich)
- Wahlweise mit Proportionalventil (für Füllgeschwindigkeit von 20 bar/min. bis 50 bar/min.) oder Magnetventil (Füllgeschwindigkeit von der Lieferleistung des Kompressors abhängig)
- Fülleinrichtung PN 200 bzw. 300 bar, bestehend aus 6 Füllschläuchen mit selbstentlüftenden Füllanschlüssen (R 5/8“ nach DIN EN 144-2)
- Fülleinrichtung PN 200/300 bar. Zusätzlich mit je 1 Druckminderer, Sicherheitsventil, Drucksensor und Manometer; Anzahl der Anschlüsse für die Druckbereiche PN 200 und PN 300 bar frei wählbar (max. 6 Anschlüsse gesamt).
- Touchscreen zur Kontrolle und Steuerung des Füllvorgangs
- Optionales Zubehör: Fixierung für 6 Zylinder
Lieferumfang für B-SAFE 300 ohne Fülleinrichtung
B-SAFE 300, bestehend aus Sicherheitszelle, mit explosionssicheren Türen, einschließlich automatischer Verriegelung zur Verhinderung von Fehlbedienungen. Aufgebaut auf solidem Grundrahmen. In der Sicherheitszelle enthalten:
- Vorrichtung zur Aufnahme von 6 Druckzylindern
- Wahlweise mit Proportionalventil (für Füllgeschwindigkeit von 20 bar/min. bis 50 bar/min.) oder Magnetventil (Füllgeschwindigkeit von der Lieferleistung des Kompressors abhängig)
- Ausführung PN 200/300 bar zusätzlich mit 1 Drucksensor
- Touchscreen zur Kontrolle und Steuerung des Füllvorgangs
- Optional sind diverse Fülleinrichtungen erhältlich (siehe unten)
| Füllanschlüsse | Sicherheitsventil | Druckminderer |
|---|---|---|
| 200 bar, 6x, Direkt | ||
| 300 bar, 6x, Direkt | ||
| 200/300 bar, 6x Direkt |
|
|
Füllleisten mit 6 Anschlüssen, ohne B-CONTROL-Bedienfeld
Technische Änderungen vorbehalten
