"Online Gasmesssystem für Hochdruckanwendungen"
Das Onlinegasmesssystem B-DETECTION PLUS i und s überwacht die Qualität der erzeugten Atemluft: Messung von CO, CO2, O2 sowie optional absolute Feuchte und Restöl (VOC). Automatisch, ständig und äußerst zuverlässig.
Über die B-CONTROL Steuerung können Sie jederzeit die Einhaltung der Grenzwerte der Atemluftnorm DIN EN 12021:2014 nachvollziehen1. Bei einer Grenzwertüberschreitung schlägt die Steuerung mittels optischer Warnmeldung auf dem Display Alarm und schaltet die Anlage ab, bevor schadstoffbelastete Luft in die Flaschen gelangen kann.
Ein automatisches Spülventil (optional) sorgt dafür, dass bei kurzfristigen Grenzwertüberschreitungen die verunreinigte Luft ins Freie geleitet wird, ohne dass der Betrieb der Anlage unterbrochen wird.

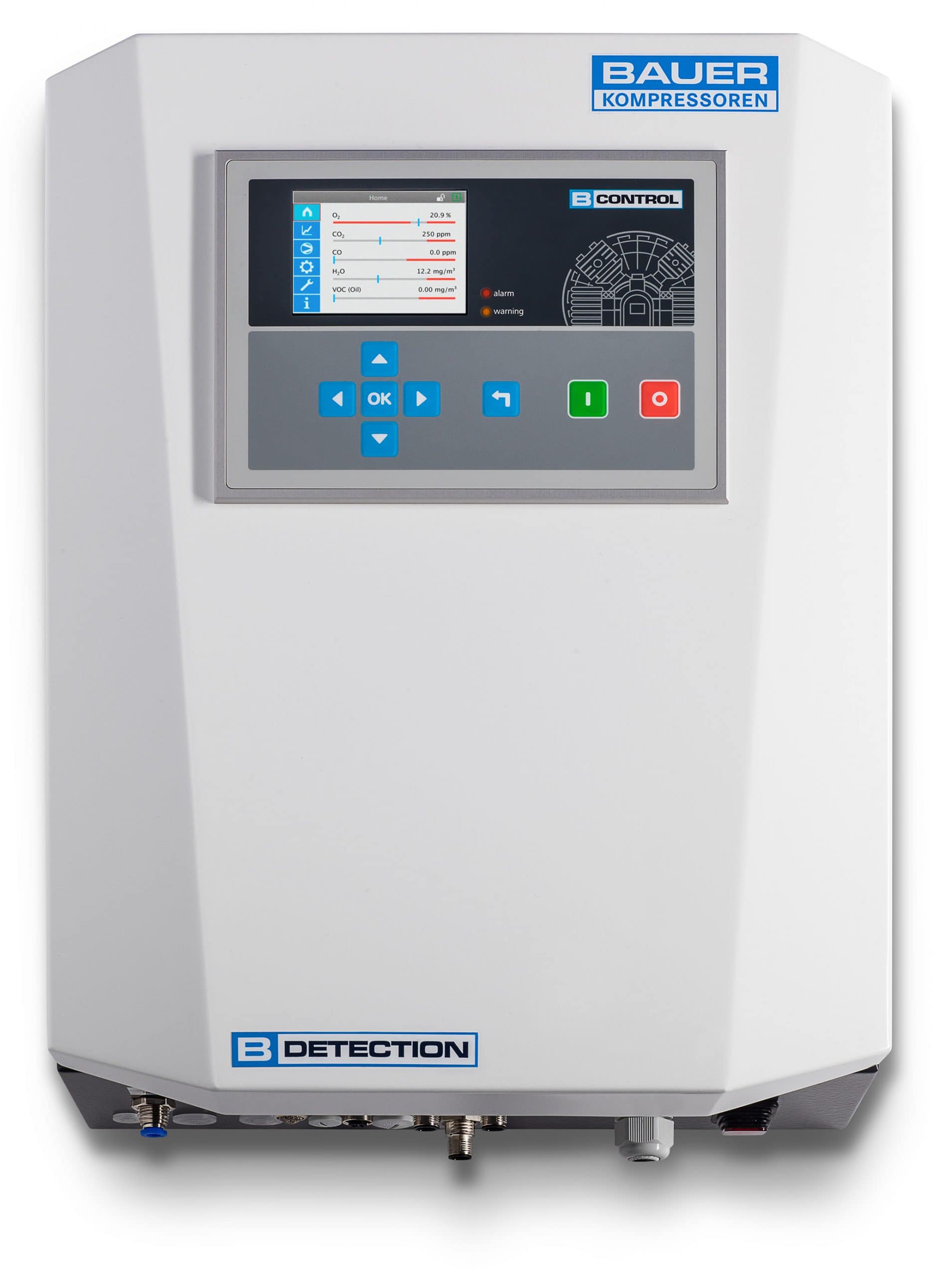

Mit dem neuen B-DETECTION PLUS Gasmesssystem steht Ihnen dafür jetzt ein zuverlässiger Partner zur Seite, erhältlich als in den Kompressor integrierte Version B-DETECTION PLUS i, sowie als stand-alone Version B-DETECTION PLUS s.
Mit den Online-Gasmesssystemen von BAUER genießen Sie als Betreiber hohe Qualitäts- und Rechtssicherheit. Die B-DETECTION Systeme sind problemlos an Ihrem bestehenden BAUER Kompressor nachrüstbar!
Weitere Features B-DETECTION PLUS Gasmesssystems für Hochdruckkompressoren:
- RECHTSSICHERHEIT: Bei Überschreitung mindestens eines Grenzwertes schaltet der Kompressor automatisch ab. Zudem erfolgt ein Lifecheck der Sensoren vor jedem Einschalten. So gelangt zu jeder Zeit nur saubere Luft in Ihre Atemluftzylinder. Alle Messwerte können mit der B-CONTROL MICRO geloggt und via SD-Karte als Excel File exportiert werden, so genießen Sie als Betreiber hohe Rechtssicherheit
- PLUG AND PLAY: Integriert ab Werk oder als stand-alone Version zur Nachrüstung: Durch die vollausgestattete B-DETECTION AIRBOX ist auch das notwendige Zubehör in einem Gehäuse integriert und kann einfach und schnell bei bestehenden Anlagen nachgerüstet werden.
- SERVICEFREUNDLICHKEIT: Beim integrierten B-DETECTION PLUS i ist zudem unter der Frontblende ein Anschluss für einen schnellen Systemtest vorgesehen. Mit einem Handgriff ist die Frontblende geöffnet, um das Testgas über den vorgesehenen Anschluss einzubringen.
- SMARTPHONE INTERAKTION: Mit der neu entwickelten BAUER APP werden alle aktuellen Gasmessdaten auf Ihr Smartphone übertragen. So sehen Sie zu jeder Zeit, welche Luftqualität in ihre Zylinder gefüllt wird.
- Nachrüstbar an jedem BAUER Kompressor
- PureAir/PureAir GOLD Zertifizierung möglich
Befeuchtungsstrecke
Elektrochemische Sensoren (CO und O2) benötigen eine spezielle Gasqualität bezüglich Feuchte, Druck und Temperatur, um eine optimale Funktion und lange Lebensdauer zu gewährleisten. Bei besonders trockener Luft, wie sie z.B. vom Kompressor kommt, kann die Lebensdauer der Sensoren erheblich sinken, sofern sich diese nicht regelmäßig regenerieren können. BAUER empfiehlt deshalb die Verwendung der Befeuchtungsstrecke bei Verwendung des B-DETECTION im Dauerbetrieb (Laufzeit > 1 Stunde am Stück), um eine optimale Lebensdauer der Sensoren zu ermöglichen.
B-DETECTION AIRBOX: Gasentnahmeeinheit (im Standardlieferumfang)
Die Druckminderereinheit ermöglicht den Anschluss des Messgeräts an Hochdruckleitungen. Zudem ist ein Magnetventil verbaut, um eine unnötige Belastung der Sensoren zu verhindern und ein Rückströmen aus den Druckbehältern bei Standzeiten der Kompressoranlage zu vermeiden.
Umgebungsluftpumpe
Eine zusätzlich im Messgerät eingebaute Pumpe ermöglicht eine Überprüfung der Gaszusammensetzung der Ansaugluft. Bei einem grundsätzlich vorhandenen CO2 Gehalt von 450 ppm oder höher in der Ansaugluft empfehlen wir die Verwendung eines AERO-GUARD CO2 Absorbers.
Automatisches Spülventil
Die Entlüftungseinrichtung dient der automatischen Spülung von Kompressoranlagen durch die Ableitung der Druckluft in die Umgebung. Das Automatische Spülventil kann optional in die B-DETECTION AIRBOX integriert werden. Wenn, während der Startphase des Kompressors, oder auch während des Kompressorbetriebs zu Grenzwertüberschreitungen der Gasmesswerte kommt, wird die Abschaltung des Kompressors durch das B-DETECTION PLUS unterdrückt und die Druckluft über ein Bypassventil mit Schalldämpfer für eine bestimmte Zeitspanne in die Umgebung geleitet. Sollte sich nach Ablauf der definierten Zeitspanne keine Besserung der Luftwerte einstellen, wird erst dann der Kompressor abgeschaltet. Besonders empfohlen bei vollautomatischem Anlagenbetrieb.
B-DETECTION PLUS online Atemluft- und Gasmesssystem
| MESSWERTE | |
|---|---|
| Kohlendioxid (CO2), Kohlenmonoxid (CO), Sauerstoff (O2),absolute Feuchte1, VOCs1 | |
| SYSTEMGRENZEN | |
| Maximaler Systemdruck | 350 bar |
| Maximal zulässige Liefermenge Kompressor | 850 l/min |
| Zulässige Betriebstemperatur | +5°C... +45°C |
| MESSPRINZIP | |
| CO2 | Nichtdispersive Infrarotspektroskopie (NDIR) |
| CO, O2 | elektrochemisch |
| Absolute Feuchte | über Taupunkt |
| VOC (Restöl) | Photoionisationsdetektor (PID) |
| MESSGRÖSSEN UND MESSGENAUIGKEIT | |
| CO2 | 0... 2.000 ppm ± 2,5 % des Messbereichendwerts |
| CO | 0 … 25 ppm ± 2 % des Messbereichendwerts |
| O2 | 0 % - 40 % ± 1 % des Messbereichendwerts |
| Taupunkt | -70...+60°C bzw. 10 ... 40.000 ppm ± 2°C bzw. 1 ppm + 20% des Anzeigewerts |
| VOC (Restöl) | 0 … 1 ppm (bezogen auf Kalibriergas Isobuten) |
| WEITERE TECHNISCHE DATEN | |
| Betriebsspannung | integriert: 24 VDC; stand-alone; 100-250 VAC, 50/60 Hz |
| Durchfluss | 1,0 ... 3,0 l/min |
| Gewicht | integriert: 3 kg; stand-alone: 8,5 kg |
| Abmessungen B × H × T [mm] (mit Anschlüssen) | integriert: 160 x 260 x 92; stand-alone: 462 x 354 x 184 |
| SYSTEMTEST/KALIBRIERUNG | |
| Sicht- und Dichtigkeitsprüfung | 1 mal im Monat |
| Funktionskontrolle | mindestens alle 3 Monate |
| Systemkontrolle | 1 mal jährlich |
| Kalibrierung | CO2- und PID-Sensor: 1 mal jährlich und nach Sensortausch, Taupunktsensor: alle 24 Monate |
